Продукция ОАО Лебединский завод поршневых колец.
 |

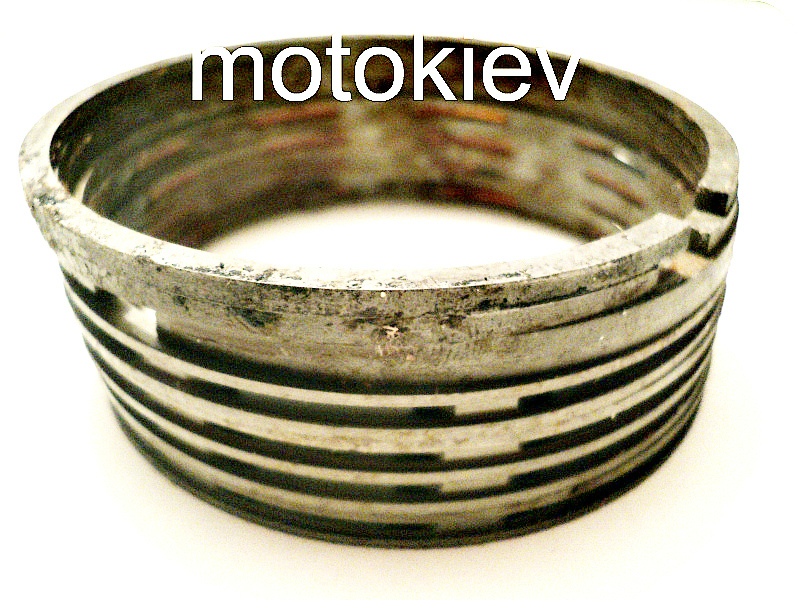

На двигателе МТ10-32 мотоцикла Днепр-11 устанавливается восемь поршневых кольц, по четыре кольца в каждом цилиндре. Два верхних стальных, компрессионных кольца создают нужную герметичность,препятствуют прорыву газов из камеры сгорания в картер двигателя (Рис1). Компрессионные кольца двигателей всех моделей "Днепр"одина- ковые по диаметру,но имеют различие по высоте в зависимости от модели (табл.1). Кольца ремонтных размеров имеют увеличенный внешний диаметр на 0,2 и 0,5 мм в соответствии с группой ремонта. Замки колец на стыке прямые (Рис1). |
 |
Зазор в замках при вставке колец в цилиндр должен быть в пределах 0,15-0,60 мм. Два нижних (маслосъемных)кольца служат для удаления избыто- чного масла со стенок цилиндра. Они бывают двух видов: литые-(Рис2) и разборные-(Рис3). Маслосъемные кольца изготавливаются с внешней цилиндрической проточкой и щелевидными прорезями,через которые лишнее масло отводится со стенок цилиндра во внутреннюю полость поршня. Для двигателей всех марок мотоциклов "Днепр" маслосъемные кольца взаимозаменяемы. |
 |
С 1985 года на двигателях МТ10-32 вместо верхнего чугунного кольца устанавливается стальное мас-лосъемное кольцо,которое состоит из двух дисков, а также радиального и осевого расши- рителей (рис.3). Упругость радиального расширителя составляет 0,25-0,35 Н (2,5 -3,5 кгс). Для нормальной работы колец внутренний диаметр канавки поршня обработан в пределах 68,8 - 69,2 мм. Поршневые кольца можно снять с помощью съемника или латунных полосок (рис.4). |
 |
|
Компрессионные кольца двигателей всех моделей "Днепр" и "Урал" одинаковые по диаметру, но имеют различие по высоте в зависимости от модели (табл. 2.4). Кольца ремонтных размеров имеют увеличенный внешний диаметр на 0,2 и 0,5 мм е соответствии с группой ремонта.
Замки колец на стыке прямые. Зазор в замках при вставке колец в цилиндр должен быть в пределах 0,15-0,60 мм.
Маслосъемные кольца изготавливаются с внешней цилиндрической проточкой и щелевидными прорезями, через которые лишнее масло отводится со стенок цилиндра во внутреннюю полость поршня. Для двигателей всех марок мотоциклов "Днепр" и "Урал" маслосъемные кольца взаимозаменяемы.
